Descripción
💧 Sensores de Calidad de Agua

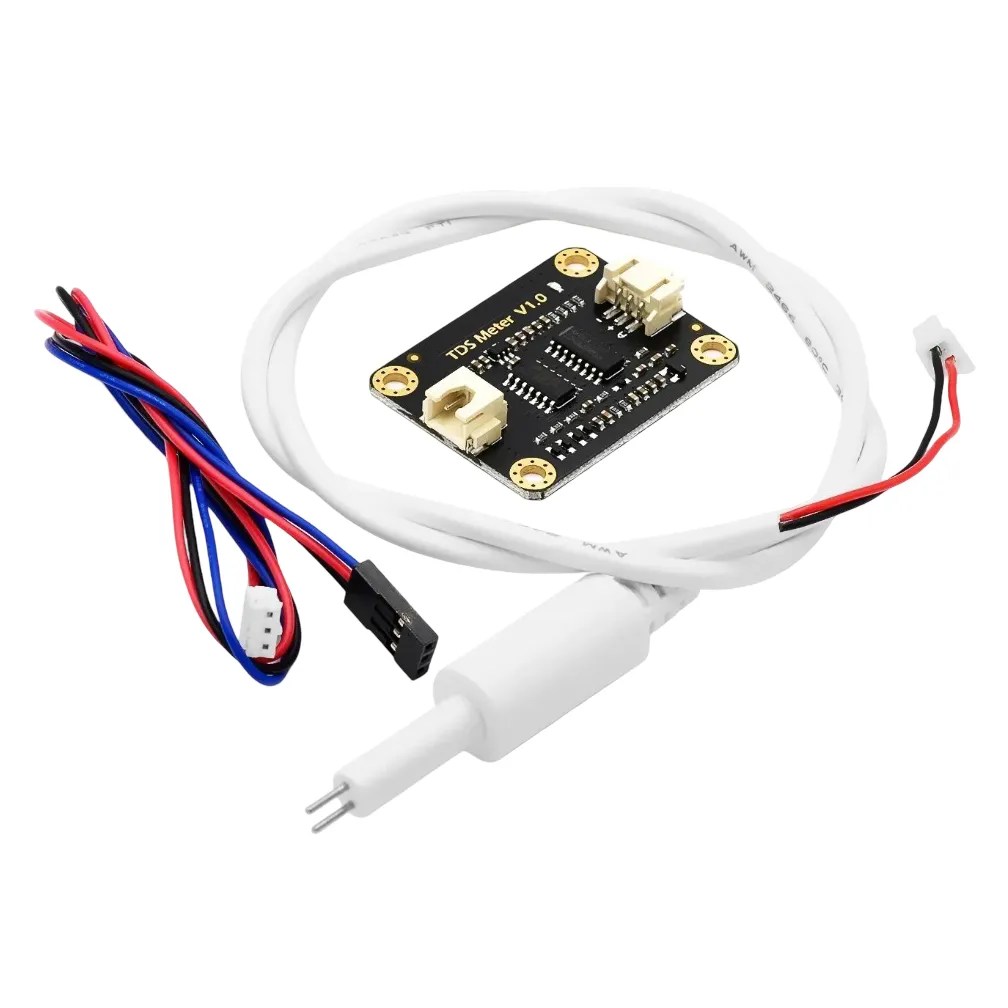

Sensor TDS Analógico de Calidad del Agua
Sensor que mide los sólidos disueltos totales (TDS) del agua mediante una sonda sumergible y resistente al agua, entregando una salida analógica proporcional a la concentración de partículas disueltas. Utiliza una señal de excitación AC que evita la polarización del electrodo, prolongando su vida útil y estabilizando la lectura. Compatible con Arduino, ESP32 y cualquier sistema de control de 3.3V o 5V.
💧 Sonda sumergible
📊 0–1000 ppm
⚡ 3.3V–5.5V
🔌 Salida analógica
📊 0–1000 ppm
⚡ 3.3V–5.5V
🔌 Salida analógica
🎯 Aplicaciones
- ✓Monitoreo de agua potable doméstica
- ✓Sistemas de hidroponía
- ✓Control de filtros purificadores de agua
- ✓Acuarios y peceras
- ✓Proyectos DIY de medidores de TDS
- ✓Proyectos educativos con Arduino/ESP32
🔧 Características
Señal de excitación AC
Evita la polarización del electrodo, prolongando la vida útil de la sonda y mejorando la estabilidad de la señal de salida.
Sonda impermeable
La punta y el cable de la sonda son resistentes al agua, permitiendo la inmersión prolongada para mediciones continuas.
Amplio rango de voltaje
Funciona de 3.3V a 5.5V, con salida analógica de 0-2.3V compatible tanto con sistemas de control de 3.3V como de 5V.
Conectores estándar
Interfaz de módulo PH2.0-3P y conector de electrodo XH2.54-2P, facilitando el ensamblaje y reemplazo de la sonda.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Voltaje de entrada | 3.3 V – 5.5 V |
| Voltaje de salida | 0 – 2.3 V |
| Corriente de trabajo | 3 – 6 mA |
| Rango de medición TDS | 0 – 1000 ppm |
| Precisión de medición | ± 10% F.S. (a 25°C) |
| Tamaño del módulo | 42 x 32 mm |
| Interfaz del módulo | PH2.0-3P |
| Interfaz del electrodo | XH2.54-2P |
| Temperatura máxima de la sonda | 55°C |
🔌 Conexión y Guía de Uso
| Módulo | Arduino |
|---|---|
| VCC | 3.3V / 5V |
| GND | GND |
| AO (señal) | A0 (analógico) |
Pasos básicos:
1. Conecta la sonda al módulo mediante el conector XH2.54.
2. Conecta VCC, GND y la salida analógica al Arduino.
3. Sumerge la punta de la sonda en el líquido a medir, evitando el borde del recipiente.
4. Lee el voltaje analógico y conviértelo a ppm mediante la fórmula de calibración de TDS.
1. Conecta la sonda al módulo mediante el conector XH2.54.
2. Conecta VCC, GND y la salida analógica al Arduino.
3. Sumerge la punta de la sonda en el líquido a medir, evitando el borde del recipiente.
4. Lee el voltaje analógico y conviértelo a ppm mediante la fórmula de calibración de TDS.
💡 Tip: como referencia, el agua potable segura suele estar por debajo de
500 ppm, mientras que el agua purificada suele rondar los 50 ppm.
⚠️ Notas Importantes
- !La sonda no debe usarse en agua con temperatura superior a 55°C.
- !No colocar la sonda demasiado cerca del borde del recipiente, ya que afecta la precisión de la lectura.
- !El conector y la placa transmisora de señal NO son impermeables; evita sumergirlos o exponerlos a salpicaduras.
- !Realiza una calibración inicial con agua destilada (conductividad ≈0) para mayor precisión en las mediciones.
- !La precisión de fábrica es de ±10% F.S. a 25°C; considera compensación de temperatura para mediciones más exactas.
TDS · 0-1000ppm · 3.3-5.5V · Sonda sumergible · ±10% F.S.
