Módulo GPS NEO-6M con Antena para Arduino

Descripción

🛰️ Módulos GPS

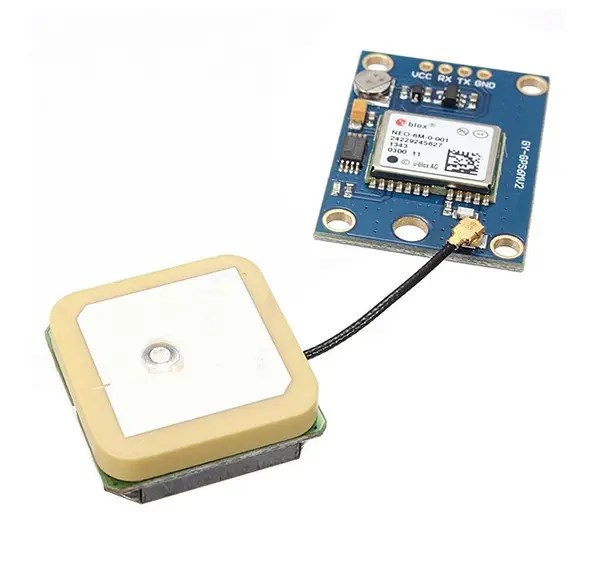

Módulo GPS NEO-6M con Antena

Módulo GPS compatible con los chips NEO-6M, NEO-7M y NEO-8M (incluyendo las variantes GY-NEO6MV2, GY-NEO7MV2 y GY-NEO8MV2), equipado con una antena cerámica activa de alta sensibilidad para una recepción precisa de señal GPS. Cuenta con EEPROM para guardar la configuración, batería de respaldo para datos de posición y LED indicador de señal, siendo ideal para controladores de vuelo como APM2.5 y MWC, así como para proyectos de navegación con Arduino.

📡 Antena cerámica activa
🔋 Batería de respaldo
⚡ 3V–5V universal
🔌 UART (9600 bps)

🎯 Aplicaciones

✓Drones y controladores de vuelo (APM2.5, MWC)
✓Sistemas de navegación vehicular
✓Rastreadores GPS (trackers)
✓Robótica autónoma de exteriores
✓Registradores de ruta y datalogging
✓Proyectos educativos con Arduino

🔧 Características

Antena cerámica activa

Amplifica la señal GPS captada, mejorando la sensibilidad y precisión de la localización, especialmente en condiciones de señal débil.

EEPROM y batería de respaldo

Guarda la configuración y los datos de posición incluso sin alimentación principal, permitiendo obtener una fijación de señal (fix) más rápida al reiniciar.

Regulador de voltaje integrado

Acepta una entrada de 3V a 5V, regulando internamente la tensión que requiere el chip GPS para mayor compatibilidad con distintos sistemas.

LED indicador de señal

Parpadea al obtener una fijación GPS válida, facilitando verificar visualmente el estado de la conexión satelital.

📝 Especificaciones Técnicas

Parámetro	Valor
Chip compatible	NEO-6M / NEO-7M / NEO-8M
Alimentación	3V – 5V (universal)
Interfaz de comunicación	UART (TX/RX)
Velocidad de comunicación predeterminada	9600 bps
Tipo de antena	Cerámica activa
Tamaño de la antena	12 x 12 mm
Longitud del cable de antena	20 mm
Tamaño del módulo	23 x 30 mm
Orificio de montaje	3 mm
Batería de respaldo	Sí, incluida
Memoria EEPROM	Sí, guarda configuración al apagar
Peso aproximado	24 g
Número de pines	4 (VCC, RX, TX, GND)

🔌 Conexión y Guía de Uso

Módulo	Arduino
VCC	5V
GND	GND
TX	RX (pin digital)
RX	TX (pin digital)

Pasos básicos:
1. Conecta VCC, GND, TX y RX según la tabla (cruzados).
2. Instala la librería TinyGPS++ en el IDE de Arduino.
3. Usa SoftwareSerial a 9600 bps si no usas el puerto serie principal.
4. Ubica el módulo con vista despejada al cielo para obtener la primera fijación GPS.

💡 Tip: el primer encendido (cold start) puede tardar varios minutos en obtener señal; una vez guardados los datos en la batería de respaldo, los siguientes encendidos (warm/hot start) serán mucho más rápidos.

⚠️ Notas Importantes

!El módulo necesita vista directa al cielo; no funciona correctamente en interiores o bajo techos metálicos.
!No invertir la conexión de los pines TX/RX, ya que deben cruzarse respecto al microcontrolador.
!Verifica que tu firmware (APM, MWC, Arduino) esté configurado para el modelo NEO específico de tu módulo.
!Evita doblar o forzar el cable de la antena, ya que puede dañar la conexión interna con el módulo.
!La batería de respaldo tiene vida útil limitada; si el módulo tarda siempre en obtener señal, puede necesitar reemplazo.

NEO-6M · Antena activa · UART 9600 · 3-5V · EEPROM
