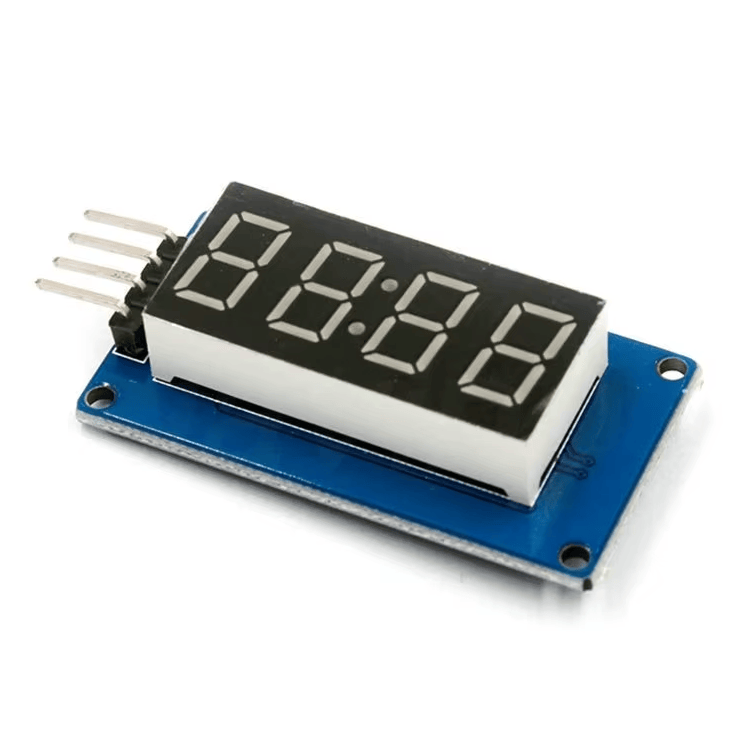

Módulo Display LED TM1637 de 4 Dígitos
Pantalla de 4 dígitos de 7 segmentos controlada por el chip TM1637, pensada para mostrar números, relojes o contadores en tus proyectos con Arduino. Utiliza solo 2 líneas de señal (CLK y DIO), lo que reduce drásticamente el cableado frente a un display tradicional. Compatible con 3.3V y 5V, con brillo ajustable en 8 niveles.
🔌 Solo 2 pines de señal
💡 8 niveles de brillo
⚡ 3.3V / 5V
🔧 Orificios M2
💡 8 niveles de brillo
⚡ 3.3V / 5V
🔧 Orificios M2
🎯 Aplicaciones
- ✓Relojes digitales
- ✓Cronómetros y temporizadores
- ✓Contadores de eventos
- ✓Medidores de temperatura
- ✓Voltímetros/amperímetros
- ✓Marcadores/puntuaciones
- ✓Proyectos educativos con Arduino
- ✓Prototipos de robótica
🔧 Características
Chip TM1637
Controla los 4 dígitos usando únicamente 2 líneas de señal (CLK y DIO), liberando pines de tu Arduino para otros sensores o módulos.
Brillo ajustable
8 niveles de intensidad (0 a 7) configurables por software mediante la función set() de la librería TM1637.
Doble nivel de voltaje
Funciona tanto con lógica de 3.3V como de 5V, compatible con la mayoría de placas Arduino y microcontroladores.
Montaje sencillo
4 orificios de sujeción M2 (2.2 mm) que facilitan fijar el módulo en carcasas o paneles de forma estable.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip controlador | TM1637 |
| Voltaje de operación | 3.3 V – 5.5 V (típico 5V) |
| Corriente @5V | Típica 30 mA / Máx. 80 mA |
| Número de dígitos | 4 dígitos, 7 segmentos + punto |
| Tipo de tubo digital | Ánodo común, color rojo |
| Tamaño de dígito | 0.36 pulgadas |
| Niveles de brillo | 8 (0 a 7) |
| Interfaz de control | 2 líneas (CLK, DIO) |
| Pines | 4 (GND, VCC, DIO, CLK) |
| Orificios de montaje | 4x M2, diámetro 2.2 mm |
| Dimensiones | 42 x 24 x 12 mm |
| Peso | 8 g |
🔌 Conexión y Guía de Uso
| Arduino | Módulo |
|---|---|
| GND | GND |
| 5V | VCC |
| D2 | DIO |
| D3 | CLK |
Pasos básicos:
1. Conecta los 4 pines según la tabla.
2. Instala la librería TM1637 en el IDE de Arduino.
3. Carga el ejemplo NumberFlow para probar el módulo.
4. Ajusta pines DIO/CLK en el código si usas otros distintos a D2/D3.
1. Conecta los 4 pines según la tabla.
2. Instala la librería TM1637 en el IDE de Arduino.
3. Carga el ejemplo NumberFlow para probar el módulo.
4. Ajusta pines DIO/CLK en el código si usas otros distintos a D2/D3.
💡 Tip: el brillo se ajusta con la función
set(0-7) de la clase TM1637, donde un valor mayor da más luminosidad.
⚠️ Notas Importantes
- !Verifica que la alimentación esté dentro del rango 3.3V–5.5V antes de conectar.
-
