Sensor de Turbidez de Agua

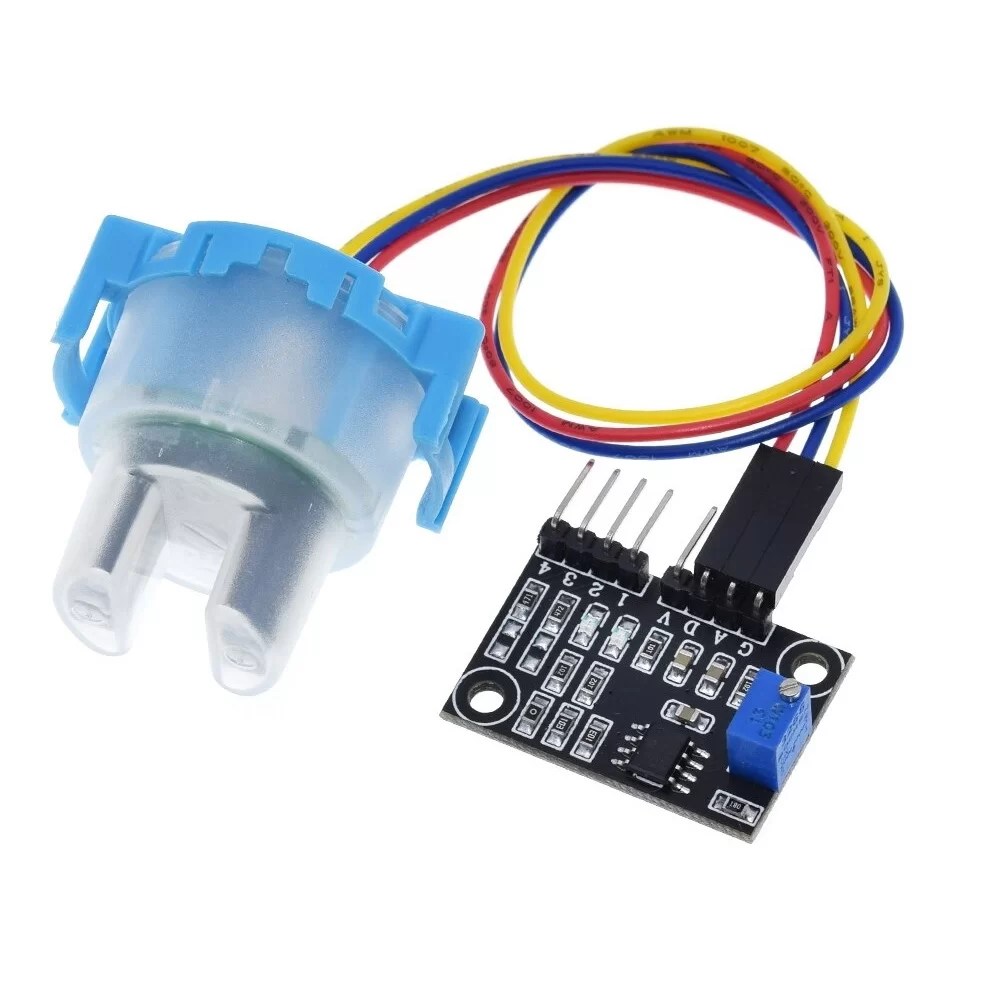

Kit compuesto por una sonda de turbidez óptica y su módulo controlador, que determina el grado de suciedad del agua midiendo la cantidad de luz infrarroja transmitida a través de la muestra: a mayor turbidez, menor luz transmitida. Entrega tanto salida analógica (0-4.5V) como salida digital con umbral ajustable por potenciómetro, ideal para integrarse fácilmente con Arduino y otros microcontroladores.
🔴 IR 940nm
📊 Salida AO / DO
⚡ 5V DC
🎚️ Umbral ajustable
📊 Salida AO / DO
⚡ 5V DC
🎚️ Umbral ajustable
🎯 Aplicaciones
- ✓Detección de suciedad en lavadoras y lavavajillas
- ✓Monitoreo de calidad de agua doméstica
- ✓Control industrial de campo
- ✓Recolección y tratamiento de aguas residuales
- ✓Sistemas de alerta por contaminación del agua
- ✓Proyectos educativos y de investigación con Arduino
🔧 Características
Medición óptica por infrarrojo
Un LED infrarrojo emite luz a través del agua y un fototransistor mide la cantidad transmitida, relacionándola directamente con el nivel de turbidez.
Doble salida: analógica y digital
La salida analógica permite leer el valor exacto de turbidez, mientras que la digital activa una alarma o dispositivo cuando se supera un umbral configurado.
Umbral ajustable con potenciómetro
Un potenciómetro de 10K permite calibrar el punto de disparo de la salida digital según el nivel de turbidez deseado.
Respuesta rápida
Tiempo de respuesta menor a 500 ms, ideal para sistemas que requieren detección casi en tiempo real.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Voltaje de funcionamiento | 5.00 V DC (no usar 3.3V) |
| Corriente de trabajo | 40 mA (máx.) |
| Tiempo de respuesta | < 500 ms |
| Resistencia de aislamiento | 100 MΩ (mín.) |
| Salida analógica | 0 ~ 4.5 V |
| Salida digital | Nivel alto/bajo (umbral ajustable) |
| Temperatura de funcionamiento | -20°C ~ +90°C |
| Tamaño del módulo | 38.6 x 22.1 mm |
| Rango de turbidez (sonda) | 0 ~ 1000 ± 30 NTU |
| LED infrarrojo (longitud de onda) | 940 nm |
| Fototransistor (longitud de onda) | 880 nm |
| Vcc de la sonda | 5 V |
| Voltaje de salida de la sonda | 0 ~ 5 V |
| Voltaje inverso de la sonda | 5 V |
🔌 Conexión y Guía de Uso
| Módulo | Arduino |
|---|---|
| VCC | 5V |
| GND | GND |
| AO | A0 (analógico) |
| DO | Pin digital |
Pasos básicos:
1. Conecta el sensor al módulo mediante el conector de 3 pines.
2. Conecta VCC, GND, AO y DO al Arduino según la tabla.
3. Sumerge la sonda en la muestra de agua (sin superar la línea de la carcasa).
4. Lee el valor analógico y aplícalo a la fórmula de calibración para obtener la turbidez.
1. Conecta el sensor al módulo mediante el conector de 3 pines.
2. Conecta VCC, GND, AO y DO al Arduino según la tabla.
3. Sumerge la sonda en la muestra de agua (sin superar la línea de la carcasa).
4. Lee el valor analógico y aplícalo a la fórmula de calibración para obtener la turbidez.
💡 Tip: el valor de turbidez se calcula con la fórmula
TU = -865.68 × U + K, donde U es el voltaje de salida y K es una constante que debes obtener calibrando con una solución de 0 NTU (agua destilada).
⚠️ Notas Importantes
- !La parte superior del sensor NO es impermeable: el nivel del agua no debe superar la unión entre la tapa y la carcasa, o el sensor se quemará.
- !Evita la luz solar directa durante la medición, ya que puede interferir con el fototransistor y afectar la precisión.
- !Utiliza siempre 5V para alimentar el módulo; no es compatible con 3.3V.
- !Mantén limpia la superficie de la sonda, ya que la suciedad acumulada genera lecturas inexactas.
- !Para mediciones precisas se recomienda aplicar compensación de temperatura, ya que el voltaje de salida varía con ella.
