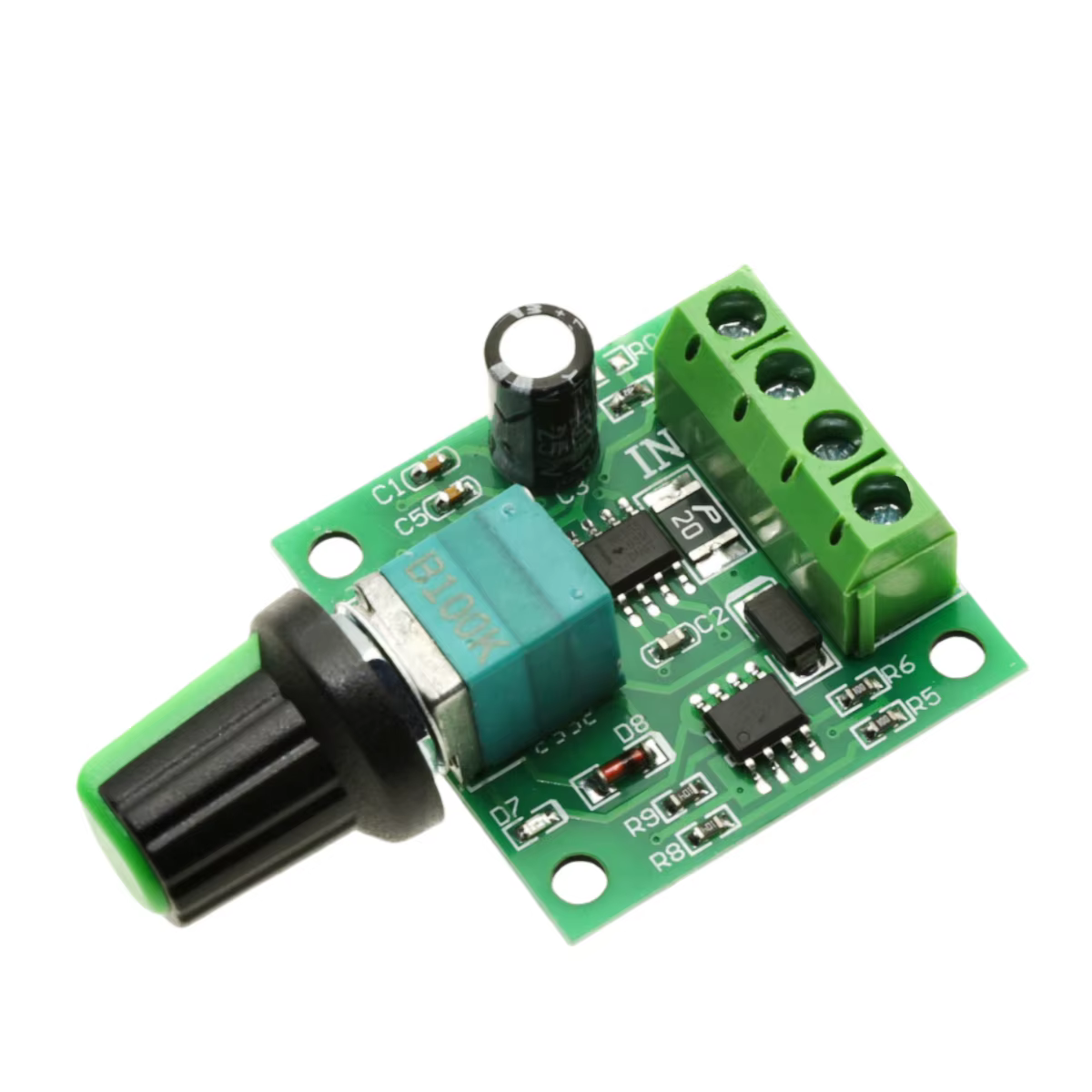

Regulador de Velocidad PWM 1803BK para Motor DC
Módulo de control de velocidad por modulación de ancho de pulso (PWM) para motores DC con escobillas y otras cargas de corriente continua. Trabaja con una alimentación de 1.8 V a 12 V y entrega hasta 2 A. La velocidad se ajusta de forma suave con la perilla del potenciómetro, y cuenta con fusible reseteable contra sobrecorriente, LED indicador y terminales de tornillo para conectar fácilmente sin soldar.
⚡ 1.8 V – 12 V
🔌 Hasta 2 A
🎛️ Perilla de ajuste
🛡️ Fusible reseteable
🔌 Hasta 2 A
🎛️ Perilla de ajuste
🛡️ Fusible reseteable
🎯 Aplicaciones
- ✓Control de velocidad de ventiladores DC
- ✓Motores de juguetes y maquetas
- ✓Proyectos de robótica y vehículos DIY
- ✓Bombas de agua DC pequeñas
- ✓Atenuación de luces LED de corriente continua
- ✓Motorreductores de bajo voltaje
- ✓Prototipos y proyectos educativos de electrónica
- ✓Banco de pruebas para motores DC
🔧 Características
Regulación eficiente por PWM
Varía el ancho del pulso de alimentación en lugar de disipar energía como calor, logrando un control de velocidad suave y con menor pérdida.
Perilla de ajuste de velocidad
Potenciómetro con perilla para subir o bajar la velocidad del motor en cualquier momento, sin herramientas ni programación.
Protección contra sobrecorriente
Incluye fusible reseteable que corta la corriente ante una sobrecarga y se restablece solo al enfriarse, evitando daños en el módulo.
Conexión rápida y montaje fácil
Terminales de tornillo para entrada y motor, LED indicador de encendido y orificios en las esquinas para fijar la placa en tu proyecto.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Modelo | 1803BK |
| Tipo de control | PWM (modulación de ancho de pulso) |
| Voltaje de entrada | 1.8 V – 12 V DC |
| Corriente máxima | 2 A |
| Ciclo de trabajo | Ajustable de 0% a 100% |
| Ajuste de velocidad | Perilla con potenciómetro (B100K) |
| Protección | Fusible reseteable de autorrecuperación |
| Indicador | LED de encendido |
| Conexión | 4 terminales de tornillo (2 de entrada y 2 de salida al motor) |
| Montaje | Orificios de fijación en las esquinas de la placa |
| Cargas compatibles | Motores DC con escobillas y cargas de corriente continua (por ejemplo, LED) |
| Cantidad | 1 unidad |
🔌 Conexión y Guía de Uso
| Terminal | Conexión |
|---|---|
| IN + / IN − | Fuente de alimentación DC (1.8–12 V) |
| Salida + / − | Motor DC o carga |
Pasos básicos:
1. Desconecta la fuente antes de cablear.
2. Conecta la fuente DC a los terminales de entrada, respetando la polaridad.
3. Conecta el motor a los terminales de salida.
4. Energiza y gira la perilla para ajustar la velocidad.
1. Desconecta la fuente antes de cablear.
2. Conecta la fuente DC a los terminales de entrada, respetando la polaridad.
3. Conecta el motor a los terminales de salida.
4. Energiza y gira la perilla para ajustar la velocidad.
💡 Tip: revisa el serigrafiado de tu placa (
IN y salida del motor) antes de conectar. Si el motor gira al revés, invierte los cables del motor en la salida.
⚠️ Notas Importantes
- !Úsalo solo con corriente continua (DC). Nunca lo conectes a la red de 220 V AC.
- !No superes los 12 V de alimentación. Las baterías de plomo de 12 V pueden superar ese valor al cargarse y dañar el módulo.
- !Es para motores DC con escobillas. No sirve para motores sin escobillas, paso a paso ni de corriente alterna, y no invierte el sentido de giro.
- !Los motores con alto consumo de arranque (como los de tipo 775) pueden no arrancar o activar la protección. Elige un motor que consuma menos de 2 A.
- !Respeta la polaridad de la entrada. Si el fusible reseteable corta por sobrecarga, espera a que se enfríe para que se restablezca.
1803BK · PWM · 1.8–12V DC · 2A · Perilla de ajuste · Fusible reseteable
