Placa ESP32-S3 LILYGO T-A7608E-H 4G LTE con GPS

Descripción

📶 Placas con 4G LTE

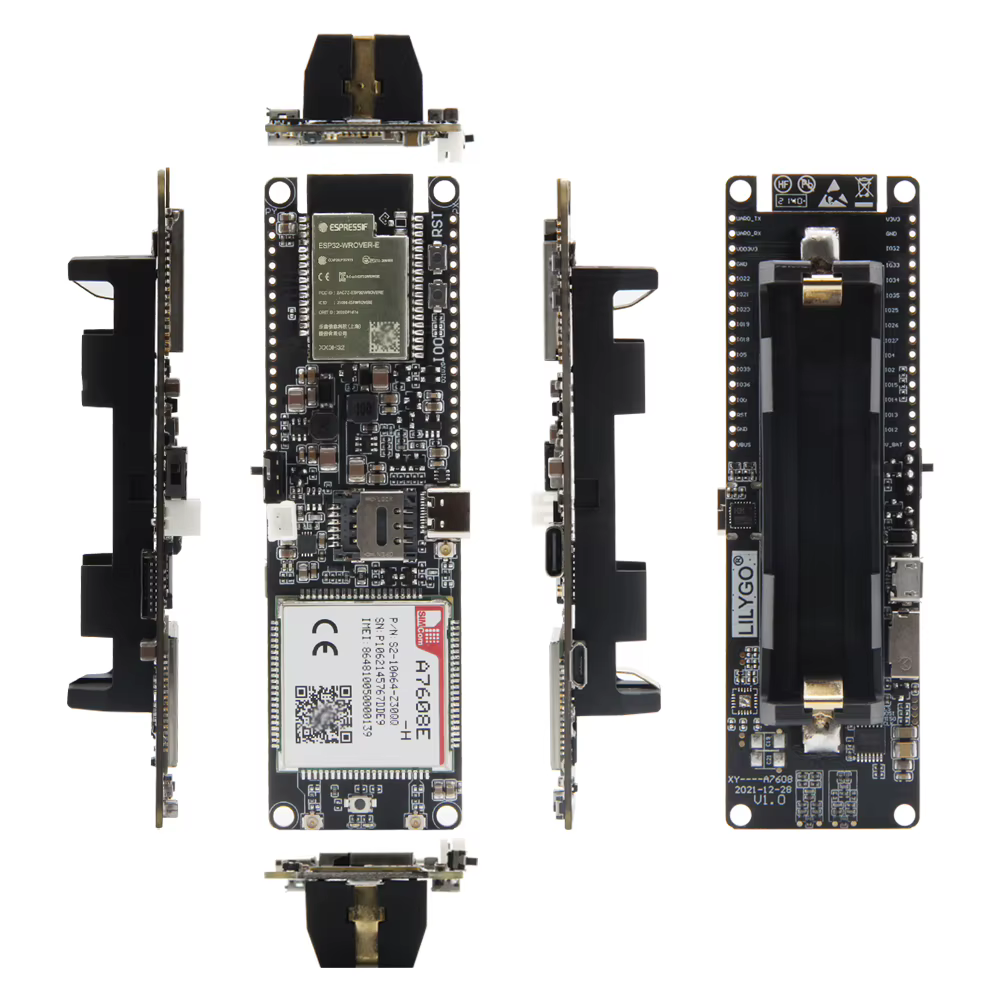

LILYGO T-A7608E-H ESP32-S3 con GPS

Placa de desarrollo que combina un ESP32-S3 con un módem 4G LTE Cat 4 SIMCom A7608E-H, con velocidades de hasta 150 Mbps de bajada y 50 Mbps de subida. Integra GPS/GNSS, WiFi y Bluetooth 5 (LE), además de ranuras para nano SIM y tarjeta TF. Es una opción completa para rastreo de activos, telemetría y proyectos IoT que necesitan conexión móvil. Recomendada para usar con SIM de Bitel en Perú, por la coincidencia de sus bandas LTE.

📡 LTE Cat 4 150/50 Mbps
📍 GPS / GNSS
📶 WiFi + BLE 5
💾 Ranura TF

🎯 Aplicaciones

✓Rastreo GPS de vehículos y activos
✓Telemetría y monitoreo remoto
✓Datalogging con envío a la nube por 4G
✓Proyectos IoT en zonas sin WiFi
✓Estaciones remotas y agricultura inteligente
✓Envío de SMS y llamadas desde proyectos
✓Sistemas de alarma y seguridad
✓Prototipos educativos y de ingeniería

🔧 Características

Módem 4G LTE Cat 4

Velocidades de hasta 150 Mbps de bajada y 50 Mbps de subida, con respaldo en redes 3G y 2G. Compatible con TCP/IP, HTTP/HTTPS, FTP y DNS.

ESP32-S3 con WiFi y Bluetooth 5 (LE)

Procesador dual-core a hasta 240 MHz con WiFi 802.11 b/g/n y Bluetooth de bajo consumo, para comunicarte con redes locales y dispositivos cercanos a la vez que usas la red celular.

GPS / GNSS integrado

Localización con GPS, BeiDou, Galileo y GLONASS mediante antena externa, ideal para rastreo y monitoreo en tiempo real.

SIM y tarjeta TF

Ranura para nano SIM y para tarjeta TF (microSD), que permite guardar datos localmente en entornos remotos o sin conexión fija.

📝 Especificaciones Técnicas

Parámetro	Valor
Microcontrolador	ESP32-S3 (dual-core Xtensa LX7, hasta 240 MHz)
Módulo celular	SIMCom A7608E-H
Redes soportadas	LTE Cat 4, UMTS/HSPA+, GSM/GPRS/EDGE
LTE-FDD	B1 / B3 / B5 / B7 / B8 / B20
LTE-TDD	B38 / B40 / B41
UMTS/HSPA+	B1 / B8
GSM/GPRS/EDGE	900 / 1800 MHz
Velocidad máxima	150 Mbps (bajada) / 50 Mbps (subida)
WiFi	802.11 b/g/n, 2.4 GHz
Bluetooth	Bluetooth 5 (LE)
Posicionamiento	GPS, BeiDou, Galileo, GLONASS (antena GPS externa)
SIM	Nano SIM, 1.8 V / 3.0 V
Almacenamiento externo	Ranura para tarjeta TF
Protocolos de red	TCP/IP, IPv4/IPv6, DNS, HTTP/HTTPS, FTP/FTPS
Región de diseño del módem	Europa, Medio Oriente, África, Corea del Sur, Tailandia
Uso recomendado en Perú	SIM de Bitel (coincide en LTE B7, B8, B40 y 3G B8)

🔌 Conexión y Guía de Uso

Componente	Conexión
Nano SIM	Ranura SIM de la placa
Antena LTE	Conector de antena LTE
Antena GPS	Conector de antena GPS
Tarjeta TF	Ranura TF (opcional)
Alimentación y programación	Puerto USB de la placa

Pasos básicos:
1. Inserta una nano SIM activa con plan de datos.
2. Conecta la antena LTE y, si usarás GPS, la antena GPS.
3. Conecta la placa por USB y prográmala desde el IDE de Arduino o PlatformIO.
4. Usa la librería TinyGSM con el modelo SIM7600 y configura el APN de tu operador.

💡 Tip: el módem se controla con comandos AT. Para comprobar que la SIM se registró en la red, usa AT+CPIN? y luego AT+CSQ para ver la calidad de señal.

⚠️ Notas Importantes

!Compatibilidad de red en Perú: esta versión del módem está diseñada para otras regiones. Se recomienda usar SIM de Bitel, con la que coincide en LTE (B7, B8, B40) y 3G (B8). Con Claro la conexión 4G depende de la zona (B7/B38), y con Movistar o Entel la cobertura 4G es limitada o nula.
!Nunca energices el módem sin la antena LTE conectada, ya que puede dañar la etapa de radiofrecuencia.
!El módem LTE tiene picos de consumo al transmitir; usa una fuente USB estable para evitar reinicios.
!El GPS necesita antena GPS y vista despejada al cielo; en interiores la fijación puede tardar o no lograrse.
!La SIM debe tener el servicio de datos activo y el PIN desactivado (o configurado en el código) para registrarse en la red.

ESP32-S3 · 4G LTE Cat 4 · GPS · WiFi + BLE 5 · Ranura TF
