Descripción
🎛️ Placas de Desarrollo

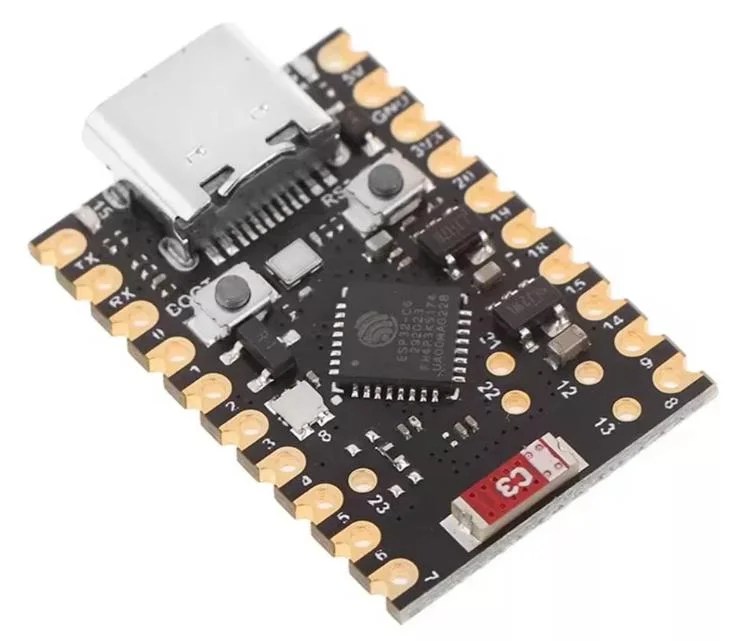

Placa ESP32-C6 SuperMini
Placa de desarrollo IoT ultracompacta basada en el chip ESP32-C6FH4 de Espressif, con WiFi 6 (802.11ax), Bluetooth 5 (LE) y radio IEEE 802.15.4 para los protocolos Zigbee y Thread. Cuenta con CPU RISC-V de 32 bits de hasta 160 MHz, 4 MB de Flash integrada, 20 pines GPIO y puerto USB Tipo-C. Es una solución eficiente para proyectos de hogar inteligente, redes de sensores y dispositivos portátiles donde el espacio es limitado.
📶 WiFi 6
🔵 Bluetooth 5 (LE)
🏠 Zigbee / Thread
📍 20 GPIO
🔵 Bluetooth 5 (LE)
🏠 Zigbee / Thread
📍 20 GPIO
🎯 Aplicaciones
- ✓Dispositivos de hogar inteligente con Zigbee y Thread
- ✓Control de iluminación inteligente
- ✓Sistemas de seguridad y alarmas
- ✓Monitoreo ambiental
- ✓IoT industrial y recolección de datos
- ✓Redes de sensores de bajo consumo
- ✓Dispositivos portátiles (wearables)
- ✓Robótica y control de movimiento
🔧 Características
Diseño ultracompacto
Componentes montados en una sola cara y antena interna integrada, en un formato mini ideal para dispositivos embebidos y proyectos donde cada milímetro cuenta.
Procesador RISC-V de 160 MHz
CPU de 32 bits con núcleo adicional de bajo consumo (LP), 512 KB de SRAM, 320 KB de ROM y 4 MB de Flash integrada para firmware, datos y configuración.
Conectividad multiprotocolo
WiFi 6 con soporte de Target Wake Time (TWT) para menor latencia y consumo, Bluetooth 5 (LE) y radio 802.15.4 para redes Zigbee y Thread.
20 GPIO y amplia expansión
Pines con PWM, entradas ADC, UART, I2C, SPI e I2S. Incluye botones BOOT y RST, y es compatible con Arduino IDE, PlatformIO y ESP-IDF.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip | ESP32-C6FH4 (Espressif) |
| CPU | RISC-V de 32 bits, hasta 160 MHz, más núcleo LP RISC-V de bajo consumo |
| SRAM / ROM | 512 KB / 320 KB |
| Memoria Flash | 4 MB integrada |
| WiFi | WiFi 6 (802.11ax), 2.4 GHz, con TWT |
| Bluetooth | Bluetooth 5 (LE) |
| Radio 802.15.4 | Zigbee y Thread |
| Antena | Interna, integrada en la placa |
| GPIO | 20 pines |
| Entradas analógicas (ADC) | 7 canales (GP0 a GP6) |
| Interfaces | UART, I2C, SPI, I2S, PWM |
| Otros periféricos del chip | TWAI (CAN), RMT, contador de pulsos, sensor de temperatura, USB Serial/JTAG |
| Seguridad del chip | Secure Boot, cifrado de Flash, AES, SHA, RSA, ECC, HMAC y firma digital |
| LEDs integrados | LED de usuario (GP15), LED RGB (GP8) y LED indicador de batería |
| Puerto USB | USB Tipo-C (USB nativo del chip) |
| Alimentación | 5 V por USB-C o pin 5V (lógica de 3.3 V, salida 3V3 disponible) |
| Botones | BOOT y RST |
| Entornos de desarrollo | Arduino IDE, PlatformIO, ESP-IDF |
| Estado de fábrica | Chip nuevo y original, sin firmware precargado |
📖 Guía de Uso
| Elemento | Función |
|---|---|
| USB Tipo-C | Alimentación y programación |
| Botón BOOT | Entrar en modo descarga |
| Botón RST | Reiniciar la placa |
| Pines 5V / GND / 3V3 | Alimentación de módulos |
| Pines GPIO | Sensores, módulos y salidas |
Primer uso:
1. Conecta la placa a tu computadora con un cable USB-C de datos.
2. En el IDE de Arduino instala el paquete de placas ESP32 y elige «ESP32C6 Dev Module».
3. Activa «USB CDC On Boot» y verifica Flash de 4 MB.
4. Si no aparece el puerto, entra en modo descarga con los botones BOOT y RST.
1. Conecta la placa a tu computadora con un cable USB-C de datos.
2. En el IDE de Arduino instala el paquete de placas ESP32 y elige «ESP32C6 Dev Module».
3. Activa «USB CDC On Boot» y verifica Flash de 4 MB.
4. Si no aparece el puerto, entra en modo descarga con los botones BOOT y RST.
💡 Modo descarga: mantén presionado
BOOT, presiona una vez RST, suelta RST y luego suelta BOOT. Así la placa queda lista para recibir tu primer programa.⚠️ Notas Importantes
- !La placa llega con el chip en blanco, sin firmware. Al conectarla por primera vez puede desconectarse repetidamente del puerto serie o mostrar errores de USB; no es una falla. Usa un cable USB-C que transmita datos y entra en modo descarga con BOOT y RST.
- !Los GPIO trabajan a 3.3 V y no toleran 5 V directamente; usa un adaptador de nivel si conectas módulos de 5 V.
- !Algunos pines (como GPIO4, 5, 8, 9 y 15) son de arranque (strapping); evita usarlos con cargas que fuercen su nivel durante el encendido.
- !La placa solo tiene antena interna y no cuenta con conector para antena externa; el alcance depende del entorno. Evita cubrir la zona de la antena con metal o encerrarla en cajas metálicas.
- !El WiFi 6 de esta placa opera solo en 2.4 GHz. Para usar Zigbee o Thread necesitas firmware y librerías compatibles con el chip ESP32-C6.
ESP32-C6 · WiFi 6 · BLE 5 · Zigbee/Thread · 20 GPIO · 4MB Flash · USB-C
