Placa de Desarrollo A9G GSM/GPRS + GPS/BDS

S/ 75.00 IGV

En stock

Envío a todo el Perú

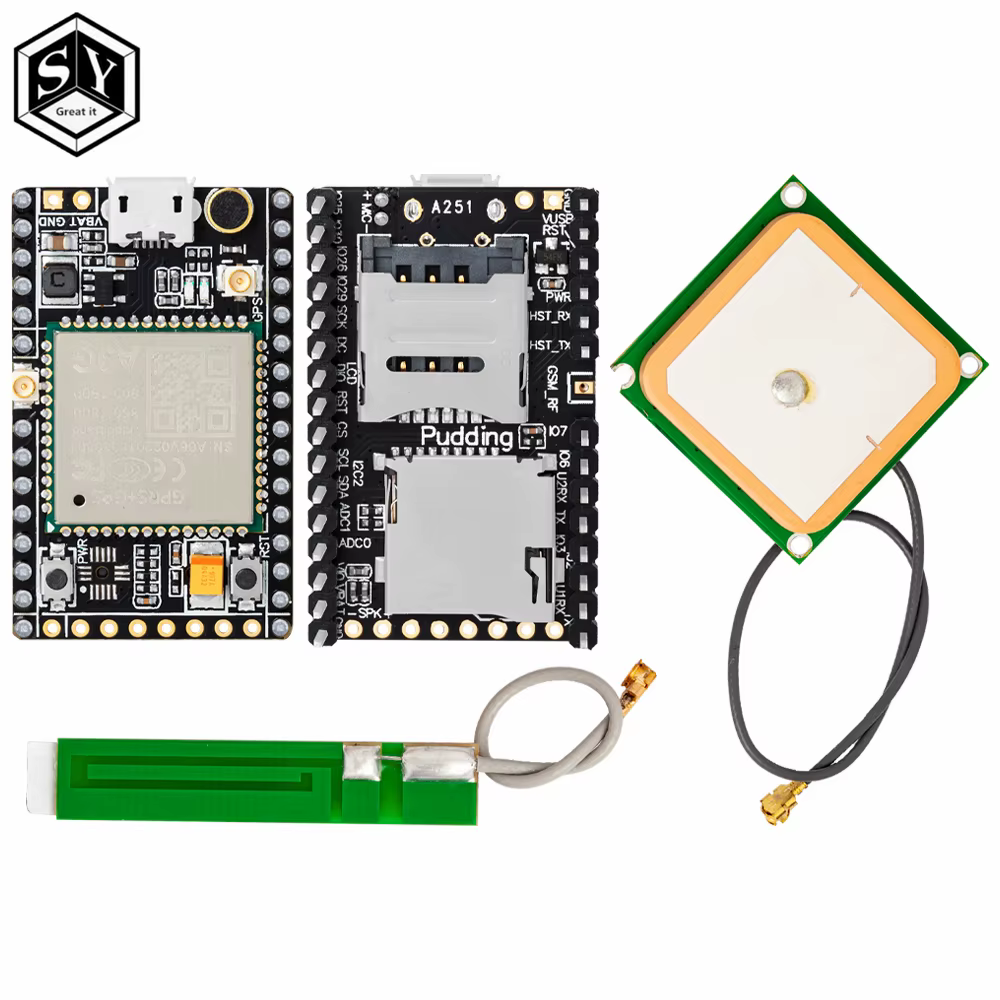

Placa de desarrollo con módulo A9G que integra GSM/GPRS cuatribanda y posicionamiento GPS/BDS en una sola placa. Permite llamadas, SMS, datos GPRS y rastreo por ubicación, con micrófono y acelerómetro integrados. Incluye antenas GSM y GPS.

Cantidad

Respuesta inmediata Pedir por WhatsApp

Descripción
Valoraciones (0)

Descripción

📞 Módulos GSM y GPS

Placa de Desarrollo A9G GSM/GPRS + GPS

Placa de desarrollo multifuncional basada en el módulo Ai-Thinker A9G, que combina comunicación GSM/GPRS cuatribanda con posicionamiento GPS/BDS de modo dual. Permite llamadas de voz, SMS, datos GPRS y localización con una sola placa, e integra micrófono, acelerómetro, ranura para tarjeta TF y gestión de carga de batería de litio. Funciona con firmware AT y también puede programarse con Lua o C SDK. Incluye las antenas GSM y GPS.

📡 GSM/GPRS 4 bandas
📍 GPS + BDS
🎙️ Micrófono integrado
🔋 Carga de batería

🎯 Aplicaciones

✓Rastreadores GPS y localización de activos
✓Antirrobo vehicular con GPRS, GPS y acelerómetro
✓Escucha remota e intercomunicador por GSM
✓Envío y recepción de SMS desde proyectos
✓Transmisión de datos por GPRS a la nube
✓Vigilancia remota con cámara (requiere placa de expansión, no incluida)
✓Prototipos de reloj inteligente con pantalla externa
✓Dispositivos personalizados programados en Lua

🔧 Características

GSM/GPRS + GPS/BDS en una placa

Comunicación celular cuatribanda y localización por satélite de modo dual, sin necesidad de unir módulos separados.

Periféricos integrados

Micrófono, acelerómetro, ranura para tarjeta TF, botones y LEDs, listos para prototipar sin componentes adicionales.

Alimentación flexible

Se alimenta por USB o con batería de litio, con gestión de carga integrada para proyectos portátiles.

Programación AT, Lua o C

Funciona de fábrica con comandos AT, y permite desarrollar tu propio firmware en Lua o con el C SDK de Ai-Thinker.

📝 Especificaciones Técnicas

Parámetro	Valor
Módulo	Ai-Thinker A9G
Red celular	GSM/GPRS cuatribanda 850 / 900 / 1800 / 1900 MHz
Datos GPRS	Clase 10, hasta 85.6 kbps de descarga y 42.8 kbps de subida
Posicionamiento	GPS + BDS (modo dual), con AGPS
Voz y mensajes	Llamadas de voz y SMS
Comandos	AT estándar GSM 07.07 / 07.05 y comandos extendidos Ai-Thinker
Desarrollo	Firmware AT de fábrica, Lua y C SDK
Alimentación	USB (5 V) o batería de litio de 3.5 V a 4.2 V (óptimo 4 V)
Carga de batería	Gestión de carga de litio integrada
Periféricos en placa	Micrófono, acelerómetro, ranura TF, LEDs, botones Power y Reset
Interfaces	Micro USB, salida de altavoz, SPI, I2C, ADC
Antenas	Conector de antena GSM/GPRS y conector de antena GPS (antenas incluidas)
Tamaño del módulo A9G	19.2 x 18.8 x 3 mm
Contenido	1 placa de desarrollo con sus antenas

🔌 Conexión y Guía de Uso

Placa A9G	Adaptador USB-TTL
VUSB	5V
GND	GND
AT_TX	RX
AT_RX	TX

Primer uso:
1. Conecta las antenas GSM y GPS antes de encender.
2. Inserta una SIM compatible con redes 2G (GSM).
3. Conecta la placa a tu computadora mediante USB-TTL con las 4 líneas de la tabla.
4. Abre un monitor serie y envía comandos AT para probar la red y el GPS.

💡 Tip: la placa usa firmware AT y baudrate adaptativo: envía AT y debe responder OK. Luego prueba la señal con AT+CSQ.

⚠️ Notas Importantes

!Funciona únicamente en redes 2G (GSM/GPRS). Antes de usarla, confirma que tu operador mantenga cobertura 2G en tu zona.
!Conecta siempre la antena GSM antes de energizar la placa; transmitir sin antena puede dañar la etapa de radiofrecuencia.
!Respeta el rango de alimentación: batería de litio de 3.5 V a 4.2 V. El módulo celular tiene picos de consumo al transmitir, así que usa una fuente o batería estable.
!El GPS necesita antena y vista despejada al cielo; el primer arranque en frío puede tardar varios minutos en obtener posición.
!Incluye únicamente la placa y sus antenas; la cámara, la placa de expansión de máquina de monedas y la pantalla para reloj no vienen incluidas.

A9G · GSM/GPRS 4 bandas · GPS+BDS · Voz y SMS · Antenas incluidas
