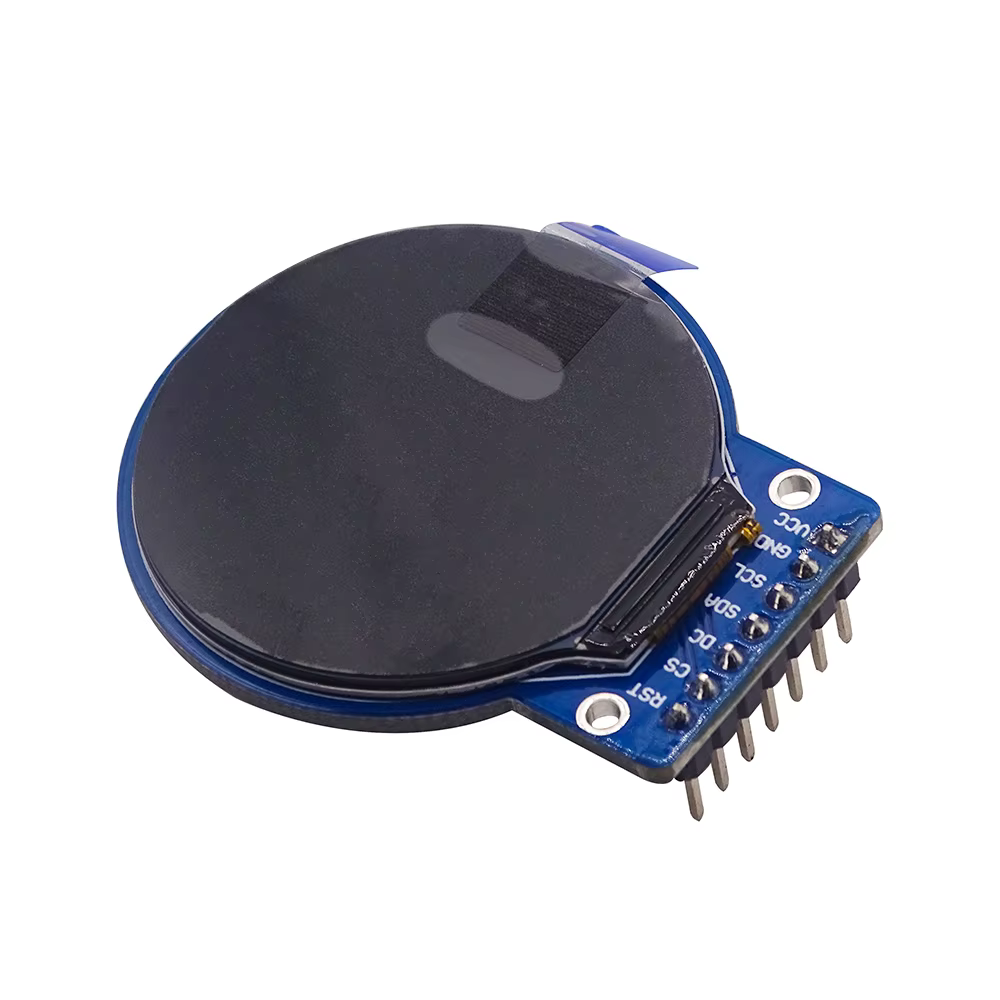

Pantalla TFT Redonda GC9A01 1.28″
Módulo de pantalla TFT IPS circular de 1.28 pulgadas con resolución 240×240 píxeles a todo color, controlado por el chip GC9A01. Se comunica mediante interfaz SPI de 4 hilos, lo que facilita su conexión a Arduino, ESP32 y otros microcontroladores. Su forma circular la hace ideal para dar a tus proyectos un acabado tipo smartwatch o panel de instrumentos.
⭕ Panel redondo IPS
🎨 240×240 a todo color
🔌 SPI 4 hilos
⚡ 3.3V / 20 mA
🎨 240×240 a todo color
🔌 SPI 4 hilos
⚡ 3.3V / 20 mA
🎯 Aplicaciones
- ✓Relojes y esferas de smartwatch DIY
- ✓Paneles de instrumentación
- ✓Medidores tipo velocímetro/RPM
- ✓Ojos animatrónicos para robótica
- ✓Estaciones meteorológicas
- ✓Interfaces gráficas para IoT
- ✓Wearables y prototipos portátiles
- ✓Proyectos educativos con Arduino/ESP32
🔧 Características
Panel IPS circular
Tecnología IPS de alta densidad con ángulos de visión amplios y colores vivos, en un formato redondo poco común en displays TFT.
Chip GC9A01
Controlador ampliamente soportado por librerías como Adafruit_GFX, TFT_eSPI y LovyanGFX, con abundante documentación y ejemplos.
Interfaz SPI de 4 hilos
Comunicación rápida usando pocos pines digitales, dejando el resto de la placa libre para sensores u otros módulos.
Bajo consumo
Funciona a 3.3V con un consumo típico de apenas 20 mA, ideal para proyectos alimentados por batería.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip controlador | GC9A01 |
| Tamaño de pantalla | 1.28 pulgadas (redonda) |
| Material del panel | LCD HD IPS |
| Resolución | 240 (H) RGB x 240 (V) |
| Color | A todo color |
| Interfaz de comunicación | SPI de 4 líneas |
| Área de visualización | Ø 32.4 mm |
| Tamaño del panel | 38 (alto) x 45.5 (ancho) mm |
| Distancia entre píxeles | 0.135 mm (H) x 0.135 mm (V) |
| Número de pines | 7 pines, fila simple, paso 2.54 mm |
| Voltaje de funcionamiento | 3.3 V |
| Corriente de trabajo | 20 mA |
| Temperatura de funcionamiento | -20°C a 70°C |
🔌 Conexión y Guía de Uso
| Pantalla | Arduino Uno |
|---|---|
| GND | GND |
| VCC | 3.3V / 5V* |
| SCL (CLK) | D13 (SCK) |
| SDA (MOSI) | D11 (MOSI) |
| RES | D8 |
| DC | D7 |
| CS | D10 |
Pasos básicos:
1. Conecta los 7 pines según la tabla.
2. Instala una librería compatible: Adafruit_GC9A01A, TFT_eSPI o LovyanGFX.
3. Configura los pines CS, DC y RST en el código.
4. Carga un sketch de ejemplo de la librería para verificar el funcionamiento.
1. Conecta los 7 pines según la tabla.
2. Instala una librería compatible: Adafruit_GC9A01A, TFT_eSPI o LovyanGFX.
3. Configura los pines CS, DC y RST en el código.
4. Carga un sketch de ejemplo de la librería para verificar el funcionamiento.
💡 Tip: este módulo no tiene pin de backlight (BL) independiente; la retroiluminación se activa automáticamente con la alimentación. Para inicializar el display con Adafruit_GFX, define los pines con
Adafruit_GC9A01A tft(CS, DC, RST).
⚠️ Notas Importantes
- !El nivel de comunicación debe coincidir con el voltaje de alimentación: no mezclar lógica de 5V con alimentación de 3.3V, ya que puede no funcionar.
- !No exceder el voltaje máximo recomendado de 3.3V para evitar dañar el panel.
- !Manipular el panel con cuidado: al ser circular y delgado, es más frágil que un TFT rectangular convencional.
- !Verificar en la librería elegida que el driver GC9A01 esté correctamente seleccionado, ya que otros paneles redondos usan chips distintos.
- !Evitar el uso fuera del rango de temperatura especificado (-20°C a 70°C) para no afectar el rendimiento del panel.
GC9A01 · 1.28″ · 240×240 · SPI 4 hilos · 3.3V
