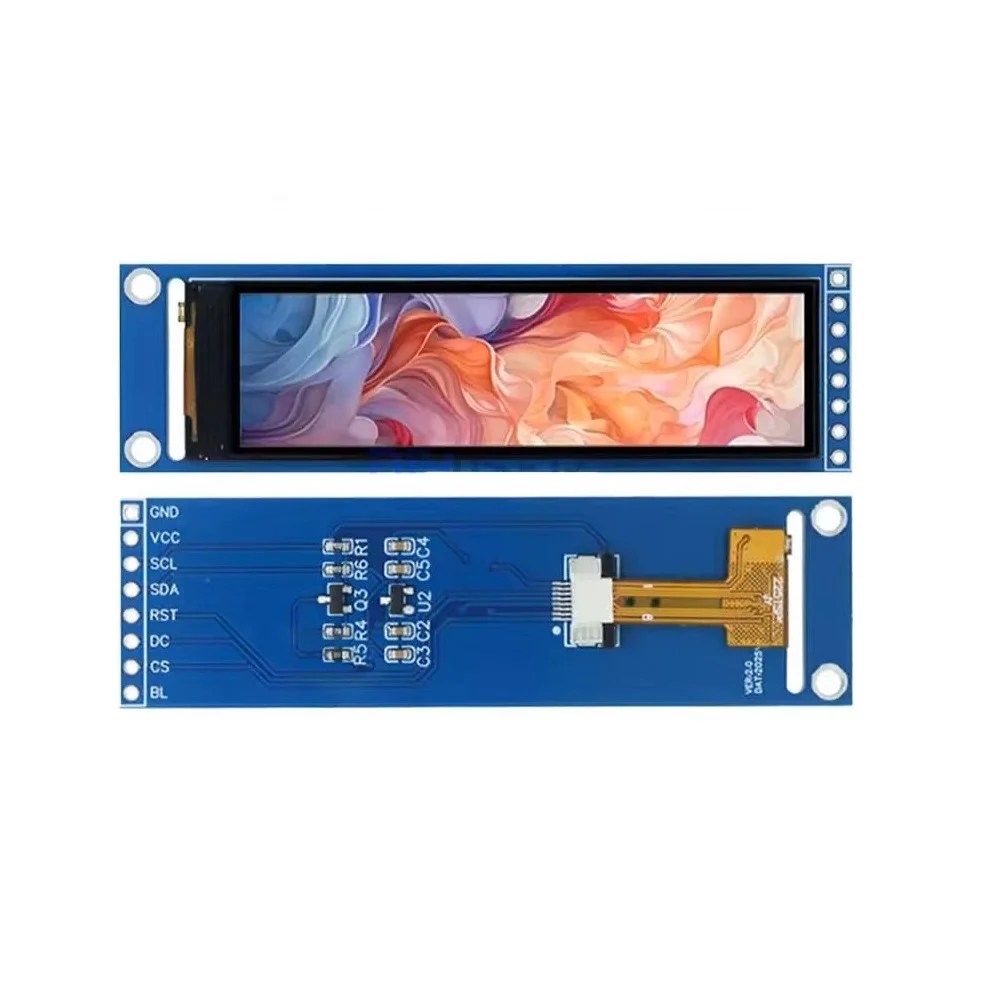

Pantalla TFT 2.25″ ST7789 Color
Módulo de pantalla TFT a todo color de 2.25 pulgadas, con resolución 76×284 píxeles y formato alargado, ideal para diseños compactos y verticales. Controlado por el chip ST7789 mediante interfaz SPI de 4 hilos, ofrece imágenes nítidas y de alta definición para proyectos DIY, wearables y paneles de instrumentos.
🎨 Pantalla a todo color
📐 76×284 px
🔌 SPI 4 hilos
⚡ 2.8V–3.3V
📐 76×284 px
🔌 SPI 4 hilos
⚡ 2.8V–3.3V
🎯 Aplicaciones
- ✓Wearables y dispositivos portátiles
- ✓Paneles de instrumentación compactos
- ✓Interfaces gráficas para IoT
- ✓Medidores y visualizadores de estado
- ✓Proyectos DIY de electrónica
- ✓Prototipos de productos electrónicos
🔧 Características
Chip ST7789
Controlador ampliamente soportado por librerías como Adafruit_GFX y TFT_eSPI, con abundante documentación y ejemplos disponibles.
Formato alargado 76×284
Su relación de aspecto alargada es ideal para pulseras, tiras de estado o paneles verticales donde un display cuadrado no encaja bien.
Interfaz SPI de 4 hilos
Comunicación rápida usando pocos pines digitales, dejando el resto del microcontrolador libre para otros sensores o módulos.
Control de retroiluminación
Incluye el pin BL para controlar el brillo de la retroiluminación de forma independiente del contenido mostrado.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip controlador | ST7789 |
| Tamaño de pantalla | 2.25 pulgadas |
| Resolución | 76 x 284 píxeles |
| Color | A todo color |
| Interfaz de comunicación | SPI de 4 líneas |
| Método de conexión | COG (Chip on Glass) |
| Voltaje de alimentación | 2.8 V – 3.3 V |
| Tamaño de pantalla activa (mm) | 17.9 x 62.5 x 2.36 mm |
| Tamaño del módulo (mm) | 21.08 x 73.15 x 3.56 mm |
| Área de visualización (mm) | 14.797 x 55.295 mm |
| Temperatura de funcionamiento | -20°C a 70°C |
| Número de pines | 8 (GND, VCC, SCL, SDA, RST, DC, CS, BL) |
🔌 Conexión y Guía de Uso
| Pantalla | Arduino Uno |
|---|---|
| GND | GND |
| VCC | 3.3V |
| SCL | D13 (SCK) |
| SDA | D11 (MOSI) |
| RST | D8 |
| DC | D7 |
| CS | D10 |
| BL | 3.3V o pin PWM |
Pasos básicos:
1. Conecta los 8 pines según la tabla.
2. Instala una librería compatible: Adafruit_ST7789 o TFT_eSPI.
3. Configura la resolución 76×284 y los pines CS, DC y RST en el código.
4. Carga un sketch de ejemplo para verificar el funcionamiento.
1. Conecta los 8 pines según la tabla.
2. Instala una librería compatible: Adafruit_ST7789 o TFT_eSPI.
3. Configura la resolución 76×284 y los pines CS, DC y RST en el código.
4. Carga un sketch de ejemplo para verificar el funcionamiento.
💡 Tip: conecta el pin
BL a un pin PWM si quieres controlar el brillo de la retroiluminación por software en lugar de dejarlo fijo a 3.3V.
⚠️ Notas Importantes
- !No exceder el voltaje máximo recomendado de 3.3V para evitar dañar el panel.
- !Manipular con cuidado el conector flex que une la pantalla con la placa base, ya que es delicado y propenso a doblarse.
- !Verificar que la librería utilizada soporte la resolución específica 76×284, ya que difiere de los formatos TFT más comunes.
- !Evitar el uso fuera del rango de temperatura especificado (-20°C a 70°C) para no afectar el rendimiento del panel.
- !No presionar directamente sobre la superficie del vidrio, ya que puede dañar la capa activa del display.
ST7789 · 2.25″ · 76×284 · SPI 4 hilos · 2.8-3.3V
