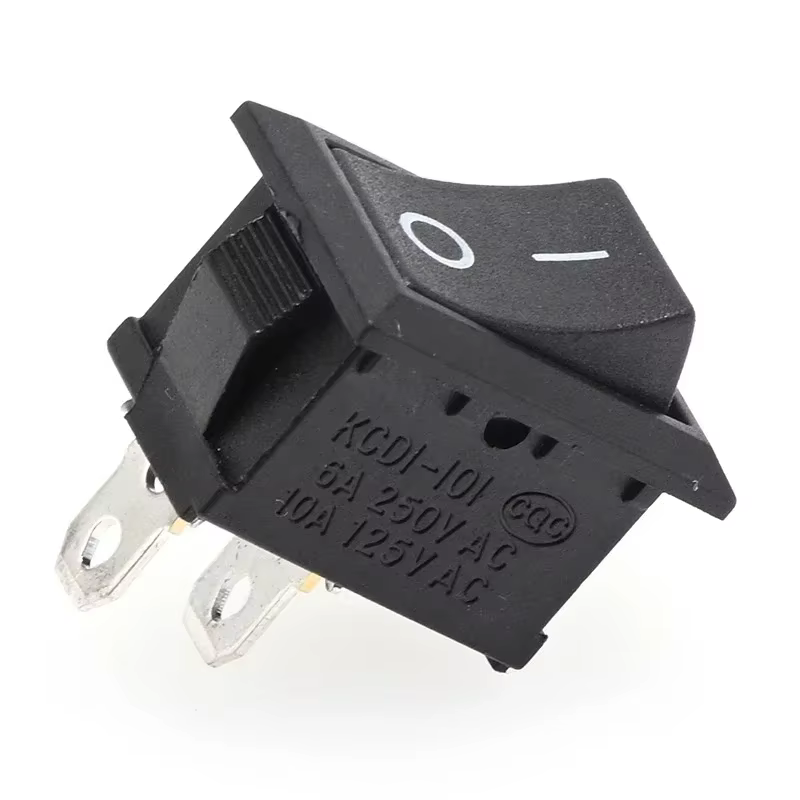

Interruptor Basculante KCD1 ON-OFF
Interruptor tipo basculante (boat rocker) de configuración SPST con 2 pines, que abre o cierra un circuito con un simple toque. Soporta 10A a 125VAC o 6A a 250VAC, por lo que sirve para controlar la alimentación de aparatos, extensiones, equipos y proyectos eléctricos. Su montaje a presión (snap-in) permite instalarlo en un panel sin tornillos, y sus marcas de encendido y apagado hacen que el estado sea fácil de identificar.
🔌 SPST ON-OFF
⚡ 10A 125VAC / 6A 250VAC
📐 21 x 15 mm
🔧 Montaje a presión
⚡ 10A 125VAC / 6A 250VAC
📐 21 x 15 mm
🔧 Montaje a presión
🎯 Aplicaciones
- ✓Encendido de aparatos y equipos
- ✓Extensiones y regletas
- ✓Proyectos electrónicos DIY con caja
- ✓Fuentes de alimentación y cargadores
- ✓Herramientas y dispensadores
- ✓Paneles de control
- ✓Vehículos y embarcaciones (circuitos auxiliares)
🔧 Características
Configuración SPST ON-OFF
Un polo y una posición de cierre: en ON el circuito se cierra y en OFF se abre. Es la solución más sencilla para encender y apagar una carga.
Montaje a presión
Las pestañas laterales lo sujetan al panel sin tornillos ni tuercas, lo que agiliza la instalación en cajas y carcasas.
Buena capacidad de corriente
Soporta 10A a 125VAC o 6A a 250VAC, suficiente para la mayoría de aparatos domésticos y proyectos eléctricos de baja y media potencia.
Compacto y fácil de identificar
Cuerpo de solo 21 x 15 mm con marcas de encendido (—) y apagado (O) sobre el balancín, que muestran el estado de un vistazo.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Modelo | KCD1 |
| Tipo | Interruptor basculante (boat rocker) |
| Configuración de contactos | SPST (un polo, una vía) |
| Funcionamiento | ON-OFF |
| Terminales | 2 pines planos |
| Capacidad nominal | 10A a 125VAC / 6A a 250VAC |
| Montaje | A presión (snap-in) en panel |
| Dimensiones del cuerpo | 21 x 15 mm |
| Altura total (con terminales) | 25.6 mm |
| Color | Negro, con marcas de encendido y apagado |
| Cantidad | 1 unidad |
📖 Guía de Uso
| Terminal | Conexión |
|---|---|
| Pin 1 | Entrada (cable de alimentación) |
| Pin 2 | Salida (hacia la carga) |
Pasos básicos:
1. Desconecta la alimentación antes de manipular el circuito.
2. Conecta el interruptor en serie con el cable de la carga, uno en cada terminal.
3. Aísla los terminales con termocontraíble o conectores aislados.
4. Presiona el interruptor en el hueco del panel hasta que las pestañas lo sujeten.
1. Desconecta la alimentación antes de manipular el circuito.
2. Conecta el interruptor en serie con el cable de la carga, uno en cada terminal.
3. Aísla los terminales con termocontraíble o conectores aislados.
4. Presiona el interruptor en el hueco del panel hasta que las pestañas lo sujeten.
💡 Tip: mide el ancho del interruptor y haz el corte del panel con ajuste ligero, ya que las pestañas necesitan una pared
fina para sujetarse bien. Si el hueco queda grande, el interruptor se aflojará.
⚠️ Notas Importantes
- !Desconecta siempre la alimentación antes de instalar o cablear; trabajar con tensión de red puede causar descargas eléctricas.
- !Las capacidades indicadas son para corriente alterna (AC); en corriente continua (DC) el interruptor soporta menos, así que mantén la carga muy por debajo del límite.
- !Para una vida útil larga, se recomienda usarlo de forma continua a no más del 50% de su corriente nominal.
- !No es impermeable; instálalo en el interior de cajas o carcasas protegidas de la humedad y el polvo.
- !No sirve para cargas con arranque muy alto, como motores grandes, sin un relé o contactor intermedio.
KCD1 · SPST ON-OFF · 10A 125VAC / 6A 250VAC · 2 pines · 21x15mm
