Descripción
🎯 Aplicaciones Típicas
-
✓
Wearables y electrónica cosida directamente sobre tela o ropa -
✓
Controladores HID personalizados — teclados, ratones y gamepads USB -
✓
Prototipos y proyectos educativos de bajo costo o uso único -
✓
Dispositivos portátiles con sensores I2C vía sus pads dedicados -
✓
Automatización compacta donde el tamaño es el factor limitante -
✓
Integración directa en PCB propia gracias a sus pads almenados -
✓
Dispositivos MIDI USB para instrumentos y controladores musicales DIY
🔧 Características Destacadas
🪡 Almohadillas en Forma de V — Cosibles y Soldables
El diseño exclusivo de pads en forma de V con amplio espaciado permite no solo soldar cables de forma confiable, sino también coser los cables directamente sobre tela con hilo conductor. Esto elimina la necesidad de conectores y hace la placa perfecta para electrónica textil y wearables.
🔌 USB Nativo — HID, MIDI y Puerto Serie sin Convertidor
El ATmega32U4 incluye USB nativo que permite emular teclados, ratones, gamepads, dispositivos MIDI o consola serie directamente desde el firmware, sin necesidad de chip USB-serie externo. Compatible con todos los sistemas operativos sin drivers adicionales.

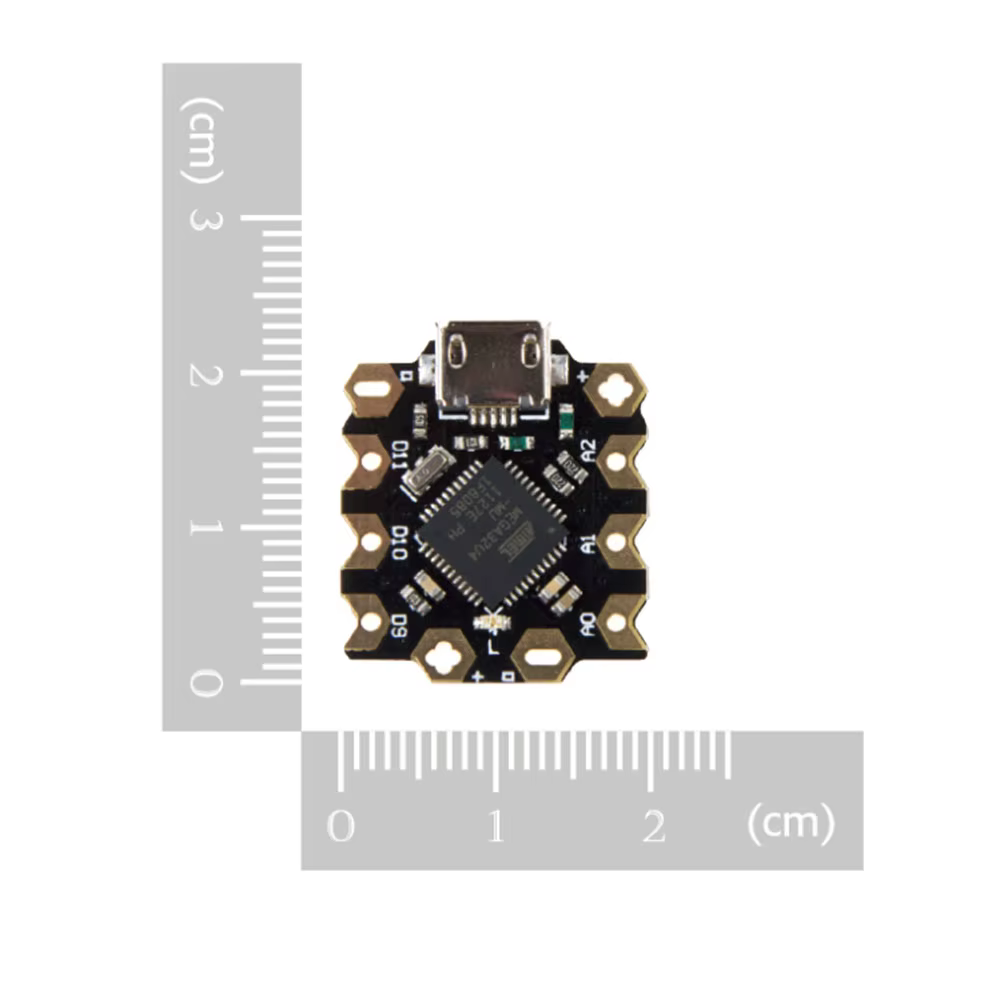

📐 Tamaño Miniatura — Interfaces Completas sin Sacrificar Funciones
A pesar de su tamaño de moneda, la Beetle expone 3 digitales, 3 analógicos (también usables como digitales), 4 PWM, I2C y UART completos. Un balance excepcional entre tamaño y funcionalidad que ninguna placa Arduino estándar ofrece en este factor de forma.
💻 100% Compatible con Arduino Leonardo — Sin Curva de Aprendizaje
Se programa directamente desde Arduino IDE seleccionando la placa Leonardo. Todo el ecosistema de librerías, shields y ejemplos compatibles con Leonardo funciona sin modificaciones en la Beetle. Sin drivers especiales ni configuración adicional.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Microcontrolador | ATmega32U4 |
| Velocidad de reloj | 16 MHz |
| Voltaje de operación | 5V |
| Flash | 32 KB (4KB usados por bootloader) |
| SRAM | 2.5 KB |
| EEPROM | 1 KB |
| Pines digitales | 3 independientes + 3 analógicos usables como digitales |
| Entradas analógicas | 3 (ADC 10 bits) |
| PWM | 4 canales |
| Interfaces | 1× UART, 1× I2C, USB nativo (HID / MIDI / CDC) |
| Compatibilidad IDE | Arduino IDE — seleccionar placa: Arduino Leonardo |
| Fabricante | DFRobot |
🔌 Pinout y Guía de Conexión
📌 Pads disponibles
- 5V → Salida de alimentación regulada
- GND → Tierra
- D0–D2 → Digitales (D2 soporta interrupción)
- A0–A2 → Analógicos / digitales
- SDA/SCL → Bus I2C dedicado
- TX/RX → UART hardware
🪡 Técnica de Cosido en Tela
- 1. Usa hilo conductor de acero inoxidable
- 2. Pasa el hilo por el pad en forma de V
- 3. Cose hasta el siguiente componente
- 4. Aisla los hilos entre sí con tela o barniz
💡 Tip Arduino IDE: En Herramientas → Placa selecciona
Arduino Leonardo. Si la placa no es reconocida al conectar, mantén pulsado el botón RST al momento de hacer clic en «Subir» y suéltalo cuando aparezca «Cargando…» en la barra inferior del IDE.
⚠️ Notas Importantes
-
!
La Beetle tiene menos pines que un Arduino UNO o Nano — verificar que el proyecto no requiera más de 3 digitales, 3 analógicos o más interfaces de las disponibles antes de elegirla -
!
Al usar hilo conductor en tela, aislar siempre los hilos de distintos pines para evitar cortocircuitos — un hilo de GND tocando un hilo de datos puede dañar la placa -
!
Como ocurre con el Leonardo, el pin 0 (RX) y 1 (TX) comparten el bus USB — no usar estos pines para comunicación serial mientras el USB esté conectado -
!
No compatible con shields estándar UNO por su formato y pinout distinto — pensada para integración directa mediante soldadura o cosido, no para headers y shields apilables
