Descripción
🎯 Aplicaciones Típicas
- ✓
Comunicación entre Arduino / ESP32 / STM32 y equipos industriales con puerto COM RS232 - ✓
Interfaz con PCs, laptops y terminales que aún usan puerto serie DB9 RS232 - ✓
Lectura de módulos GPS que emiten NMEA 0183 a niveles RS232 (equipos de agrimensura y topografía) - ✓
Conexión a módems, PLCs, balanzas, impresoras y básculas industriales con interfaz RS232 - ✓
Programación y depuración de microcontroladores mediante consola serial RS232 - ✓
Modernización de equipos legacy industriales integrándolos a sistemas IoT modernos - ✓
Proyectos de dos microcontroladores comunicados entre sí via UART de largo alcance
🔧 Características del Módulo
⚡ Bomba de Carga Interna — Sin Voltajes Externos
El MAX3232 genera internamente los voltajes positivos y negativos necesarios para el estándar RS232 (típicamente ±5.5V a ±13.2V) a partir de una sola fuente de 3V–5V, mediante una bomba de carga con condensadores externos de 0.1µF ya soldados en el módulo. No necesitas fuente de ±12V externa.
🔄 2 Canales Independientes — Full-Duplex Simultáneo
El chip incluye 2 drivers RS232 (transmisores) y 2 receivers RS232 (receptores), habilitando dos canales de comunicación serial completamente independientes y simultáneos. Un lado del módulo expone los pines TTL (TX/RX para tu MCU) y el otro los pines RS232 (TX/RX para el equipo legacy).
🔗 Alimentación Compartida — Un Solo Lado Necesario
La alimentación VCC y GND de ambas caras del módulo están conectadas internamente. Solo necesitas alimentar desde un lado (TTL o RS232) — el módulo compartirá la alimentación automáticamente hacia el otro lado. Simplifica el cableado en instalaciones definitivas.
🛡️ Protección ESD de 15kV en Terminales RS232
Los pines RS232 incluyen protección contra descarga electrostática (ESD) de hasta 15kV en modo contacto humano. Protege el chip y el MCU conectado de los picos de voltaje comunes en instalaciones industriales con cables RS232 de larga distancia.
📝 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|

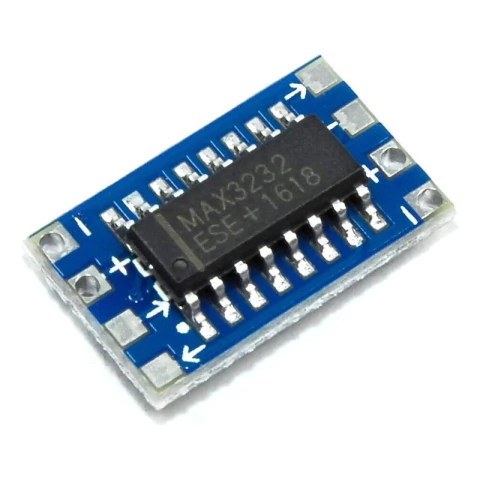

| Chip | MAX3232CSE (Maxim / Analog Devices) |
| Función | Convertidor bidireccional RS232 ↔ TTL/CMOS |
| Voltaje de alimentación | 3V – 5V DC (compatible 3.3V y 5V) |
| Niveles TTL/CMOS | 0V – 5V (lógica estándar del MCU) |
| Niveles RS232 salida | ±5.5V a ±13.2V (estándar RS232 completo) |
| Velocidad máxima (baudios) | 120 kbps (este módulo) / hasta 250 kbps (chip) |
| Canales | 2 drivers + 2 receivers (2 canales full-duplex) |
| Protección ESD (RS232) | ±15kV (contacto humano HBM) |
| Condensadores internos | 0.1µF × 4 — ya soldados en el módulo |
| Dimensiones | 9.4 × 15.9 mm |
| Compatible con | Arduino, ESP32, STM32, Raspberry Pi, PIC, cualquier MCU con UART |
🔄 MAX232 vs MAX3232 — ¿Cuál es la diferencia?
MAX232 (clásico)
- — Solo 5V de alimentación
- — Condensadores de 1µF–10µF (más grandes)
- — No compatible con sistemas 3.3V
MAX3232 (este módulo) ✓
- ✓ 3V a 5.5V — compatible 3.3V y 5V
- ✓ Condensadores 0.1µF (ya incluidos)
- ✓ Ideal para ESP32, STM32 y sistemas modernos
🔌 Guía de Conexión
⬅️ Lado TTL — Tu MCU
- VCC → 3.3V o 5V del MCU
- GND → Tierra del MCU
- TTL-TX → Pin TX (UART) del MCU
- TTL-RX → Pin RX (UART) del MCU
➡️ Lado RS232 — Equipo Legacy
- RS232-TX → Pin RX del equipo RS232
- RS232-RX → Pin TX del equipo RS232
- GND → GND del equipo RS232
⚠️ TX siempre al RX del otro lado — el cruce es obligatorio
🗺️ Pines UART por Placa
Arduino UNO TX→D1 / RX→D0 (UART0 hardware)
ESP32 TX→GPIO17 / RX→GPIO16 (UART2)
STM32 TX→PA9 / RX→PA10 (USART1)
Raspberry Pi TX→GPIO14 / RX→GPIO15
💡 Tip Arduino IDE: Si usas el puerto UART0 (D0/D1) en Arduino UNO, desconecta el módulo MAX3232 al cargar el sketch — el mismo puerto lo usa el USB de programación. Recomendado usar
SoftwareSerial en otros pines (ej. D10/D11) para no interferir. Configura la velocidad típicamente con Serial.begin(9600) o Serial.begin(115200).⚠️ Notas Importantes
- !
Este módulo NO es compatible con RS485 ni RS422 — son estándares diferentes con topología diferencial multi-punto; para RS485 se necesita el MAX485 u otro módulo específico - !
Cruce de señales obligatorio: TX del MCU → RX del equipo RS232 y viceversa — conectar TX a TX causará que no se reciba ningún dato - !
La velocidad máxima de este módulo es 120kbps — no superar este límite aunque el chip MAX3232 soporte hasta 250kbps; la longitud del cable RS232 también limita la velocidad - !
Para conexiones DTE-DTE (PC a PC o MCU a MCU sin modem de por medio) se necesita un cable null modem que cruce TX↔RX y las líneas de handshaking — verificar el tipo de conexión del equipo destino - !
Alimentar solo desde un lado del módulo — las alimentaciones de ambas caras están conectadas internamente; alimentar ambos lados simultáneamente desde fuentes distintas puede dañar el circuito
